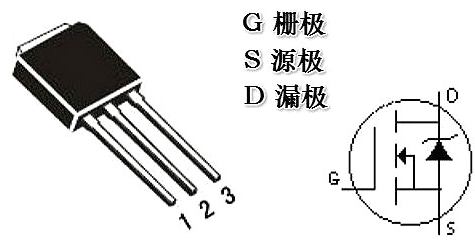

插件MOS管的方向可以通過查看其外形來判斷，一般來說，插件MOS管的源極和漏極分別位于其兩端，而控制電壓的輸入端則位于中間。此外，插件MOS管的源極和漏極也可以通過查看其上標記的符號來判斷，一般來說，源極的符號為“S”，而漏極的符號為“D”。
除了通過外形和標記符號來判斷插件MOS管的方向外，還可以通過測量其輸入電壓和輸出電壓來判斷。一般來說，如果輸入電壓大于輸出電壓，則源極位于輸入端，漏極位于輸出端；反之，則源極位于輸出端，漏極位于輸入端。
插件MOS管在電路板上主要用于控制電路的開關，可以實現電路的自動控制，從而實現電路的自動化操作。此外，插件MOS管還可以用于放大電路的輸入信號，從而提高電路的靈敏度。
插件MOS管在電路板上的放置需要考慮到其外形、接線方式和電路板的結構等因素。一般來說，插件MOS管應該放置在電路板上的空間足夠的位置，以便安裝和接線，并且應該盡量避免放置在電路板上的其他元件的附近，以免發生干擾。
〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
MOS管管腳測定方法
①柵極G的測定：用萬用表R×100 檔，測任意兩腳之間正反向電阻，若其中某次測得電阻為數百Ω），該兩腳是D、S，第三腳為G。
②漏極D、源極S及類型判定：用萬用表 R ×10kΩ檔測 D、S問正反向電阻，正向電阻約為0.2 ×10kΩ，反向電阻（5一∞）X100kΩ。在測反向電阻時，紅表筆不動，黑表筆脫離引腳后，與G碰一下，然后回去再接原引腳，出現兩種情況：
a．若讀數由原來較大值變?yōu)?（0×10kΩ），則紅表筆所接為S，黑表筆為D。用黑表筆接觸G有效，使MOS管D、S間正反向電阻值均為0Ω，還可證明該管為N溝道。
b．若讀數仍為較大值，黑表筆不動，改用紅表筆接觸G，碰一下之后立即回到原腳，此時若讀數為0Ω，則黑表筆接的是S極、紅表筆為D極，用紅表筆接觸G極有效，該MOS管為P溝道。
插件MOS管是一種可以安裝在插座中的MOSFET（金屬氧化物半導體場效應晶體管）。它們通常用于控制電源、控制電流、控制電壓和控制信號。它們具有低功耗、低噪聲、低漏電流、高穩定性和高可靠性等優點，因此在電子設備中得到了廣泛應用。
插件MOS管可以用于控制電源、控制電流、控制電壓和控制信號，以及用于放大和濾波等電路中。它們可以提供高輸出電流和高輸出電壓，并且可以提供高精度的控制和操作。此外，它們還可以提供高可靠性和高穩定性，以及低功耗和低噪聲等優點。
