          MOS管尖峰電壓產生的原因詳解
          MOS管尖峰電壓

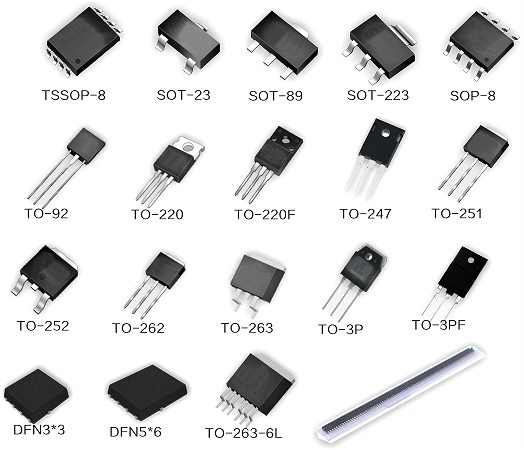

          MOS管(金屬氧化物半導體場效應晶體管)在電子電路中廣泛應用于開關控制,尤其是在大電流和高頻應用中。然而,MOS管在開關過程中可能會產生尖峰電壓,這對電路的穩定性和可靠性構成了嚴重威脅。本文將詳細分析尖峰電壓的產生原因、對電路的影響,以及抑制尖峰電壓的有效方法。
          一、MOS管工作原理與開關過程
          MOS管的工作原理基于柵極電壓對源極和漏極之間通道電阻的控制。當柵極電壓達到一定閾值時,通道電阻迅速減小,形成導電通道,使得源極和漏極之間的電流迅速增加。在MOS管的開關過程中,柵極電壓的變化決定了通道電阻的變化,進而決定了電流的通斷。
          二、尖峰電壓產生原因分析
          1. 寄生電容效應
          柵源寄生電容(Cgs):MOS管內部存在柵源寄生電容,這個電容在MOS管開關過程中會充放電。當MOS管從開啟狀態切換到關閉狀態時,柵源寄生電容上的電荷會釋放,從而產生一個瞬時的電壓變化。這個電壓變化可能會疊加到漏極電壓上,形成尖峰電壓。
          漏源寄生電容(Cds):在MOS管的源極(S)和漏極(D)之間也存在寄生電容,這個電容在開關過程中同樣會充放電。當MOS管關斷時,漏源電流急劇減小,導致漏源寄生電容迅速放電,從而在漏極-源極(Cds)之間產生尖峰電壓。
          2. 電感效應
          電路電感:電路中的導線和元件具有一定的電感,這些電感在電流變化時會產生電感壓降。當MOS管快速關斷時,電流變化率(di/dt)較大,會在電路中產生較大的電感壓降(L*di/dt)。這個壓降會疊加在MOS管的漏極電壓上,形成尖峰電壓。
          源極寄生電感(Ls):在MOS管關斷過程中,源極寄生電感上的電流不能突變,會產生一個反峰電壓。這個反峰電壓同樣會疊加到漏極電壓上,加劇尖峰電壓的產生。
          3. 驅動電路不足
          如果MOS管的驅動電路不能提供足夠的電流來快速充放電柵源寄生電容,或者驅動電路的響應速度不夠快,那么在MOS管關斷時,柵源寄生電容上的電荷不能迅速釋放,可能會導致柵極電壓的波動,進而影響到漏極電壓,產生尖峰電壓。
          4. 負載電流突變
          當MOS管從開啟狀態切換到關閉狀態時,負載電流會迅速減小。如果負載電流減小的速度過快,會導致電路中的電感和寄生電容產生較大的電壓變化,從而形成尖峰電壓。
          5. 電源地線阻抗
          電源和地線的阻抗在高頻下可能變得顯著。當MOS管快速關斷時,電源和地線的阻抗可能導致電壓波動,形成尖峰電壓。特別是在大功率應用場合,電源和地線的阻抗對尖峰電壓的影響更加明顯。
          三、尖峰電壓對電路的影響
          1. 器件損壞
          尖峰電壓可能導致MOS管過載、過熱,甚至柵極氧化層擊穿等問題。這些問題會嚴重影響MOS管的使用壽命和可靠性,甚至導致器件損壞。
          2. 系統性能下降
          尖峰電壓可能導致系統輸出電壓波動、電磁干擾(EMI)和噪聲等問題。這些問題會影響系統的穩定性和可靠性,降低系統的整體性能。
          3. 驅動電路設計復雜
          為了解決MOS管關斷時的尖峰電壓問題,驅動電路需要加入額外的元件,如并聯電阻、電容等,以抑制尖峰電壓。這增加了驅動電路的復雜性和成本。
          四、抑制尖峰電壓的方法
          1. 優化電路布局
          減小電源輸入、輸出走線的寄生電感,降低電源回路的干擾。通過優化電路布局,可以減少寄生電感和電容的影響,從而降低尖峰電壓的產生。
          2. 使用軟開關技術
          軟開關技術是一種通過調整開關頻率、引入諧振電容等方法,實現零電壓開關或近零電壓開關的技術。通過采用軟開關技術,可以降低開關過程中的電壓和電流突變,從而有效抑制尖峰電壓的產生。
          3. 增加吸收電路
          在MOS管關斷瞬間,通過并聯電阻和電容組成吸收電路,可以消耗反峰電壓的能量,減小電壓尖峰。這種方法簡單有效,但需要注意選擇合適的電阻和電容值,以避免對電路產生其他不良影響。
          4. 選擇合適的MOS管
          選擇具有較低關斷損耗、較高開關速度的MOS管,可以降低電壓尖峰對器件的影響。同時,還需要考慮MOS管的閾值電壓、最大漏極電流等參數,以確保器件在應用中的穩定性和可靠性。
          5. 增加并聯電阻和電容
          在MOS管的源極和漏極之間增加并聯電阻和電容,可以減小電壓尖峰的幅值。這種方法通過吸收和釋放電荷來平衡電路中的電壓變化,從而抑制尖峰電壓的產生。但需要注意電阻和電容的選取要合理,以避免影響電路的正常工作。
          6. 改進驅動電路
          優化驅動電路的設計,提供足夠的電流來快速充放電柵源寄生電容,以避免電壓尖峰的產生。同時,驅動電路的響應速度也需要足夠快,以跟上MOS管的開關速度。
          五、實際案例分析與解決方案
          案例一:DC-DC轉換器中的MOS管尖峰電壓問題
          在一個DC-DC轉換器中,MOS管在關斷大電流時產生了顯著的尖峰電壓,導致轉換器效率下降,甚至在某些情況下引起MOS管損壞。通過分析發現,轉換器中的輸出電感較大,且電路布局不合理,導致電感產生的反電動勢與寄生電容相互作用,加劇了尖峰電壓的產生。
          解決方案:
          優化電感選擇:選擇具有較低直流電阻(DCR)和較高飽和電流的電感,以降低電感在開關過程中的損耗和電壓波動。
          改進電路布局:重新設計電路布局,減小電源輸入、輸出走線的寄生電感,同時增加適當?shù)娜ヱ铍娙荩晕臻_關過程中的能量波動。
          增加吸收電路:在MOS管的漏極和源極之間增加由電阻和電容組成的吸收電路,以消耗反峰電壓的能量,減小電壓尖峰。
          優化驅動電路:提高驅動電路的響應速度和電流驅動能力,確保MOS管能夠迅速、可靠地關斷。
          通過上述措施的實施,DC-DC轉換器中的MOS管尖峰電壓問題得到了有效解決,轉換器效率得到提高,穩定性也得到了增強。
          案例二:PWM電機驅動電路中的MOS管尖峰電壓抑制
          在一個PWM電機驅動電路中,MOS管在關斷時產生了嚴重的尖峰電壓,導致電機運行不穩定,甚至引起驅動電路故障。通過分析發現,電機繞組中的電感在MOS管關斷時產生了較大的反電動勢,同時電路中的寄生電容也加劇了尖峰電壓的產生。
          解決方案:
          采用軟開關技術:在PWM電機驅動電路中引入軟開關技術,通過調整PWM信號的占空比和頻率,實現MOS管的零電壓開關或近零電壓開關,從而降低尖峰電壓的產生。
          增加磁珠或電感:在電機繞組與驅動電路之間增加磁珠或電感,以吸收反電動勢的能量,降低尖峰電壓的幅值。
          優化驅動電路:設計具有快速響應和高電流驅動能力的驅動電路,確保MOS管能夠迅速、準確地關斷。
          增加并聯電阻和電容:在MOS管的漏極和源極之間增加并聯電阻和電容組成的吸收電路,以消耗反峰電壓的能量,進一步降低尖峰電壓。
          通過上述措施的實施,PWM電機驅動電路中的MOS管尖峰電壓得到了有效抑制,電機運行穩定性得到提高,驅動電路的可靠性也得到了增強。
          六、總結與展望
          MOS管在大電流關斷時產生的尖峰電壓是一個普遍存在的問題,對電路的穩定性和可靠性產生了嚴重影響。通過優化電路布局、使用軟開關技術、增加吸收電路、選擇合適的MOS管以及改進驅動電路等措施,可以有效抑制尖峰電壓
