在現代電子設備中，電路板PCBA（PrintedCircuitBoardAssembly）扮演著核心角色，而瞬態電壓抑制器（TVS）作為關鍵保護元件，其選型至關重要。本文將詳細介紹電路板PCBA中TVS管的應用選型要點。
一、TVS管的作用

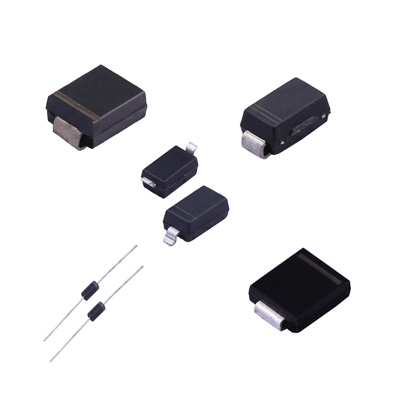

TVS管是一種特殊半導體器件，能在電路中快速響應過電壓，吸收多余能量，保護其他元件。它具有反應速度快、漏電流小、擊穿電壓準確等優點，廣泛應用于各類電子設備。其工作原理是在過電壓時迅速導通，將電壓鉗位在安全范圍內，從而避免電路元件受損。
二、TVS管的主要參數
選型TVS管時，需關注以下關鍵參數：
1.擊穿電壓
擊穿電壓是TVS管開始導通的電壓值，應略高于電路最大工作電壓，以確保正常工作。例如，若電路最大工作電壓為5V，可選擇擊穿電壓為5.5V的TVS管。
2.鉗位電壓
鉗位電壓指TVS管導通后能將電壓鉗位到的最高值，應低于電路中其他元件的最大耐壓值，以確保有效保護。如電路中其他元件最大耐壓值為10V，TVS管的鉗位電壓應低于此值。
3.最大峰值脈沖電流
該參數表示TVS管能承受的最大瞬間電流，需根據電路中可能出現的最大過電流來選擇。例如，在電源浪涌保護中，可能需要承受高達數千安培的瞬間電流。
4.結電容
結電容影響TVS管在高頻電路中的性能，應根據電路頻率特性選擇。在高頻信號電路中，應選擇結電容較小的TVS管，以減少對信號的干擾。
三、TVS管的選型步驟
1.分析電路需求
確定電路中需要保護的元件及可能遭受的最大電壓、電流。例如，在USB接口電路中，需保護數據線和電源線，可能遭受的最大電壓為±15V，最大電流為1A。
2.選擇合適型號
根據分析結果，選擇滿足需求的TVS管型號。如在上述USB接口電路中，可選擇擊穿電壓為12V、鉗位電壓為18V、最大峰值脈沖電流為1A的TVS管。
3.進行測試驗證
對選定的TVS管進行性能測試，包括擊穿電壓、鉗位電壓、最大峰值脈沖電流和結電容等參數的測量。如使用專業測試設備，對TVS管施加不同電壓和電流，記錄其響應情況。
4.調整與優化
根據測試結果，對TVS管進行調整或替換。如測試發現鉗位電壓過高，需更換鉗位電壓更低的型號。同時，優化電路布局，確保TVS管與其他元件的配合。
5.安裝與維護
在實際應用中，正確安裝TVS管，注意其極性和安裝位置。定期檢查T(mén)VS管的工作狀態，及時更換老化或損壞的器件，確保其長期穩定運行。
四、總結
TVS管在電路板PCBA中是不可或缺的保護元件，其選型需綜合考慮電路需求、TVS管參數及實際應用環境。通過合理選型、測試驗證和優化調整，可確保TVS管有效保護電路，延長設備使用壽命。在實際應用中，應不斷積累經驗，提高選型和應用水平。
