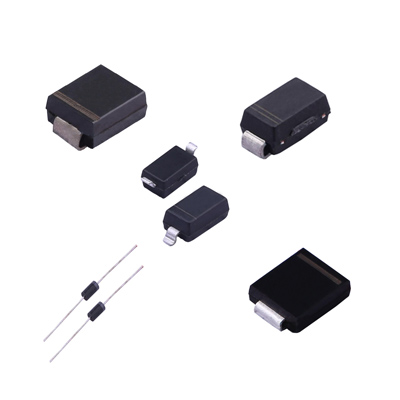

功率二極管的選型原則介紹
在電力電子線路的廣袤領域中，功率二極管作為最基本的組成單元之一，以其獨特的單向導電性，在電路的整流、箝位、續流等方面發揮著不可替代的作用。同時，在外圍電路中，二極管主要起到防反作用，有效防止電流反灌造成器件損壞，為電路的穩定運行保駕護航。
在電力電子線路的廣袤領域中，功率二極管作為最基本的組成單元之一，以其獨特的單向導電性，在電路的整流、箝位、續流等方面發揮著不可替代的作用。同時，在外圍電路中，二極管主要起到防反作用，有效防止電流反灌造成器件損壞，為電路的穩定運行保駕護航。
功率二極管在工作過程中，其總損耗主要源自通態損耗和開關損耗。不同類型的功率二極管在損耗特性上存在差異。肖特基二極管以其卓越的通態損耗和開關損耗性能，在眾多功率二極管中脫穎而出，成為優先選擇的對象。然而，當溫度升高至100攝氏度時，肖特基二極管的截止損耗影響不容忽視，必須納入考量范圍。
對于快恢復二極管，降低開關損耗的關鍵在于選擇反向恢復時間較小的產品。但需要注意的是，trr較小的快恢復二極管其峰值電壓（Vp）會相應增加，因此在選擇時，要對損耗的影響進行綜合權衡，做出折中考慮。在一般情況下，對于開關頻率在幾十千赫茲的電源應用，選擇反向恢復時間在75納秒的HER產品即可滿足需求。
功率二極管的選型是一門綜合考量的藝術，需遵循以下原則：
最大電壓和電流：根據電路的工作條件和具體要求，精準選擇具有足夠最大電壓和電流承受能力的功率二極管。最大電壓和電流是功率二極管最基本的性能參數，直接決定了其是否能夠勝任電路的工作需求。
反向恢復時間：依據電路的工作頻率和性能要求，合理選擇具有合適反向恢復時間的功率二極管。反向恢復時間是指功率二極管從反向截止狀態恢復到正向導通狀態所需的時間。反向恢復時間越短，反向恢復損耗越小，功率二極管的可靠性越高。
正向導通電阻：結合電路的功率需求和效率要求，優選具有較小正向導通電阻的功率二極管。正向導通電阻越小，功率二極管在導通狀態下能量損失越少，整體效率越高。
開關頻率：根據電路的開關頻率特性，精準選擇具有相應開關頻率能力的功率二極管。功率二極管的開關頻率越高，開關損耗隨之增大，效率則會降低。因此，需根據電路實際的開關頻率需求，審慎選擇合適的功率二極管。
散熱能力：依據電路的功率水平和散熱條件，合理選擇具有合適散熱能力的功率二極管。功率二極管的散熱能力越強，工作時的溫升越低，可靠性越高。
成本因素：在滿足電路性能和可靠性要求的前提下，綜合考慮成本因素，選擇性價比高的功率二極管。不同品牌、型號的功率二極管價格存在差異，需根據電路的實際成本預算，挑選合適的產品。
總之，功率二極管的選型并非簡單的參數匹配，而是一個綜合考量電路實際需求和多種因素的復雜過程。只有在充分理解電路特性、深入分析功率二極管性能參數的基礎上，才能精準選擇出最合適的功率二極管，從而確保電力電子線路的高效、穩定和可靠運行。
