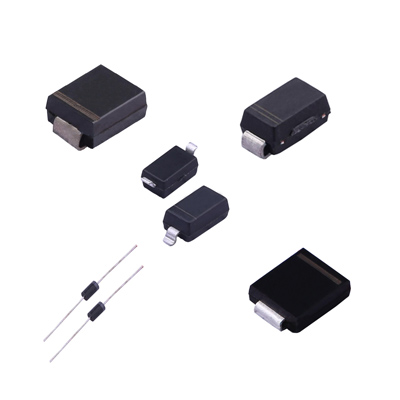

一、硅二極管：傳統應用的中流砥柱

硅二極管憑借其穩定性，在眾多電路設計中占據著重要地位。其正向壓降一般處于 0.6V 到 0.7V 這個區間，這一特性主要是由硅材料的帶隙（大約 1.1eV）所決定。當空穴穿越 P-N 結時，需要足夠能量來克服能壘，從而形成了相對較高的壓降。在整流電路、信號調理電路以及傳統電源和直流電機驅動電路等諸多傳統應用領域，硅二極管以其成熟可靠的性能，持續發揮著關鍵作用，廣泛用作整流元件，為各類電子設備的穩定運行提供了基礎保障。

二、鍺二極管：特殊場景下的低電壓優勢

相較于硅二極管，鍺二極管展現出較低的正向壓降，通常在 0.2V 到 0.3V 之間。這源于鍺材料的帶隙相對較小，約為 0.66eV。較小的帶隙使得電子和空穴在 P-N 結處的復合過程更為容易，所需的能量較少，進而導致較低的壓降。然而，鍺二極管的熱穩定性欠佳，這在一定程度上限制了其應用范圍，但在一些高頻應用以及低壓電源、高精度器件等特殊場景下，鍺二極管憑借其低壓降特性，依然具有不可替代的優勢，能夠滿足低電壓、高效率應用的需求。

三、肖特基二極管：高頻高速電路的優選

肖特基二極管作為一種特殊的二極管，其工作原理基于金屬 - 半導體接觸，這使得它能夠在遠低于傳統 P-N 結二極管的電壓下傳導電流，正向壓降通常低于 0.4V。這一低壓降特性，加之其反向恢復時間短的優勢，使得肖特基二極管在高頻和高速電路中表現尤為出色。在需要快速開關和高效率的電路設計中，如高頻開關電源、高速信號處理電路等，肖特基二極管憑借其卓越的性能，成為了工程師們的首選，能夠有效提升電路的效率和響應速度。

四、MOSFET 二極管：同步整流與高效電源的助力

MOSFET（場效應晶體管）雖然通常被用作開關元件，但在同步整流等特定應用場景中，也可以作為二極管來使用。其線路電壓降（V_DS）與導通電阻（R_DS(on)）和電流緊密相關，這使得 MOSFET 在高電流應用中具有較低的導通壓降。較低的壓降意味著更少的功率損耗、更高的效率以及更少的能源浪費，因此 MOSFET 二極管技術在高效電源應用、電源設計和通信設備等領域得到了廣泛應用，為提升電源系統的整體性能提供了有力支持。

總結

從硅二極管到肖特基二極管，再到 MOSFET 二極管，每種二極管都具有獨特的壓降特性和適用場景。硅二極管以其穩定性和適中的壓降，在傳統電路中依然發揮著重要作用；鍺二極管雖在熱穩定性上稍遜一籌，但在某些特殊應用場景下憑借低壓降優勢不可或缺；肖特基二極管則在高頻高速電路中憑借低壓降和快速恢復時間脫穎而出；而 MOSFET 二極管在同步整流和高效率電源設計中展現出巨大潛力。工程師們在進行電路設計時，深入了解不同類型二極管的壓降特性，并根據具體的應用要求做出合理選擇，對于優化電路的整體性能和效率至關重要。在電路設計的實踐中，充分考慮各種二極管的特性，才能在眾多選擇中找到最契合應用需求的解決方案，實現電路性能的最優化。
