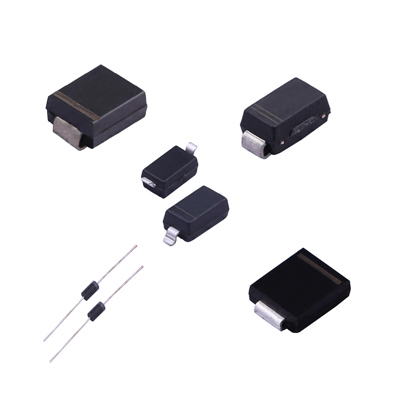

在電氣工程中，信號整形技術是優化電路性能的核心。二極管，作為一種基礎電子元件，憑借其獨特的單向導電性，在信號整形領域發揮著不可替代的作用。通過巧妙運用二極管，可以實現信號整流、鉗位、觸發、調制等多種功能，滿足信號處理的多樣化需求。
一、整流原理及應用
整流是信號整形的基礎應用之一。二極管整流器通過利用二極管的單向導電性，將交流電轉換為直流電。在正半周時，二極管導通并允許電流通過；負半周時，二極管截止，從而形成脈動直流電。例如，全波整流電路采用四個二極管組成的橋式結構，有效提高了整流效率，降低了電壓損耗。這種整流方式廣泛應用于為電子設備供電，如家用電源適配器等。
二、鉗位電路的應用
鉗位電路主要用于限制信號幅度，保護電路免受過高電壓的損害。在鉗位電路中，二極管通常處于反向偏置狀態。當信號電壓超過預設值時，二極管導通，將 excess 電壓引導至地或其他參考點，從而保護下游電路。例如，在傳感器或集成電路的前端添加鉗位電路，可以有效防止電壓尖峰引起的設備故障，確保電路的穩定運行。
三、在觸發器中的應用
二極管在數字電路中也有廣泛應用，尤其是在觸發器和鎖存器中。例如，可以利用二極管的單向導電性構建觸發器。由兩個交叉連接的二極管和雙穩態電路組成的觸發器，當輸入信號發生變化時，二極管會切換狀態，導致輸出狀態改變。這類電路廣泛應用于數據存儲和邏輯控制領域，如計算機內存和數字信號處理器。
四、調制原理和應用
調制是信號處理的重要組成部分。在幅度調制中，二極管用于將高頻載波信號與音頻信號混合，實現信號調制。而在頻率調制中，二極管可以用作頻率解調器，將信號中的頻率變化轉換為電壓變化。這些技術廣泛應用于無線通信設備中，如手機和無線電收發器，以實現高效的信號傳輸和接收。
五、二極管參數及其選擇的重要性
在信號整形應用中，選擇合適的二極管至關重要。關鍵參數包括正向壓降、反向恢復時間和最大工作電流。肖特基二極管由于具有低正向壓降和短反向恢復時間，非常適合高頻開關應用。此外，為了確保長期運行的可靠性，還需考慮二極管的介電強度和熱特性。在設計電路時，應根據具體應用場景選擇合適的二極管型號，以優化電路性能。
六、應用實例分析
在實際應用中，二極管的信號整形功能得到了充分體現。例如，在家用電源設計中，橋式整流器可以將 220V 交流電轉換為穩定的直流電源，為日常電子設備供電。在高壓傳感器的保護中，鉗位電路可以防止外部干擾信號引起的損壞。此外，由二極管和晶體管組合而成的 RS 觸發器，廣泛應用于數字邏輯電路中，用于存儲狀態信息。
總之，二極管在信號整形中具有重要作用。無論是基本的整流功能，還是復雜的調制和觸發應用，正確選擇和使用二極管都能顯著提高電路的性能和穩定性，滿足各種技術要求。
