電機驅動控制器通常采用 MCU（微控制單元）搭配預驅芯片以及 NMOS 組合的方案。這種精心設計的配置組合，能夠實現對電機啟動、平穩運行以及精準停止的高效控制，進而確保水泵可靠、穩定地工作，滿足各類應用場景下的工作需求。

一、MOS 管在電機控制系統中的核心作用

電機控制功能 ：MOS 管（金屬 - 氧化物半導體場效應晶體管）在水泵電機驅動控制器里扮演著至關重要的角色。通過精準地控制 MOSFET（場效應晶體管）的開關狀態變化，可以有效地調節電機的轉速、扭矩等一系列運行參數，從而實現對電機精確的運行控制，使其能夠準確地按照預設的工作模式運轉。

電源管理功能 ：除了對電機的直接控制作用外，MOS 管還深度參與電源管理工作。在水泵工作的不同檔位以及面對不同的負載條件時，MOS 管能夠協助穩定電源輸出，確保電機在各種復雜工況下都能獲得穩定、可靠且適宜的電力供應，保障電機的穩定運行，避免因電源波動等問題導致電機出現故障或性能下降的情況。

二、不同類型 MOS 管的應用特點及差異

N 溝道 MOSFET ：因其具有相對較小的導通電阻這一顯著優勢，在大功率應用場景中表現出色。在水泵的電機驅動控制器設計與應用中，N 溝道 MOSFET 憑借其較低的導通損耗和較高的電流承載能力，能夠有效地提升系統的整體效率和功率密度，因此成為了大多數水泵系統中電機驅動控制器的首選 MOS 管類型，廣泛應用于各類大功率水泵電機驅動場景中。

P 溝道 MOSFET ：雖然 P 溝道 MOSFET 的導通電阻相對較大，導致其在某些方面性能不如 N 溝道 MOSFET，但在一些特定的應用場景中，它依然具有獨特的優勢。例如在高端驅動電路中，P 溝道 MOSFET 能夠更便捷地實現高電壓控制功能，簡化電路設計并提高控制精度。然而，由于其導通電阻較大，會產生更多的熱量和能量損耗，同時價格相對較高，且可替換的種類相對有限等因素的制約，P 溝道 MOSFET 在水泵系統中的實際應用占比相對較小，通常只在一些特殊的高端驅動或者特定的電路架構中有應用需求。

三、無刷水泵控制器電路原理及設計要點

預驅芯片的必要性 ：在設計電機控制器時，由于通用 MCU 或 DSP 的 IO 引腳輸出能力有限，通常其 IO 電壓僅為 5V 或者 3.3V，且 IO 的電流輸出能力在 20mA 以下，遠不足以直接驅動功率較大的 MOSFET。因此，在設計過程中，必須引入預驅芯片來解決這一問題。預驅芯片可以有效地對 MCU 或 DSP 輸出的控制信號進行放大和電平轉換，使其能夠滿足功率 MOSFET 的驅動要求，從而確保電機驅動系統的正常工作。

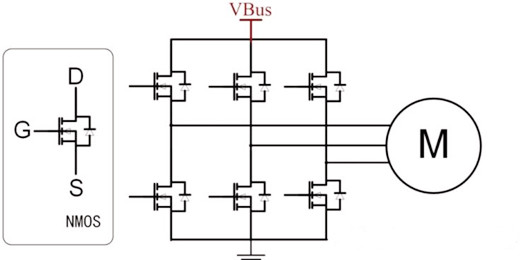

三相直流無刷電機驅動電路 ：以三相直流無刷電機（包括 BLDC 和 PMSM）功率級驅動電路為例，該電路通常由 6 個 N 溝道功率 MOS 構成三相全橋結構，其中包括三個連接到電源正極（VBus）的高邊 MOS 和三個連接到電源負極的低邊 MOS?？刂破魍ㄟ^精確地控制這六個 MOS 的通斷狀態，實現電機相電流的換相操作，從而驅動電機按照預定的控制策略和運動軌跡進行平穩、高效地轉動。同時，考慮到電機在運行過程中可能會出現堵轉等異常情況，導致過流現象發生，因此 MOS 驅動電路必須具備完善的保護功能，如過流檢測和保護機制，以防止因過流而燒壞控制器或電機，保障整個系統的安全性和可靠性。

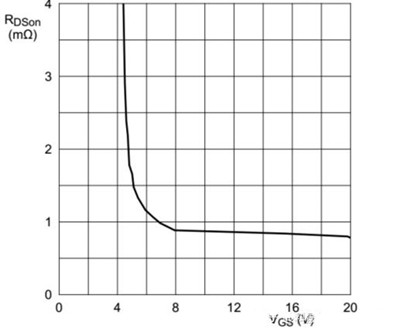

MOS 驅動特性及注意事項 ：對于單個 NMOS 來說，在開通瞬間，需要提供足夠大的瞬間電流來對 MOS 內的寄生電容進行快速充電，直到柵源電壓（VGS）達到一定的閾值后，MOS 才能完全進入導通狀態。而在 MOS 導通并穩定工作后，還需要持續維持合適的柵源電壓（VGS），以確保其保持穩定的導通狀態，避免因電壓波動等原因導致 MOS 管意外關斷，影響電機的正常運行。對于低邊 MOS 來講，由于其源極（S）直接連接到電源負極，柵源電壓相對容易滿足，因此其驅動電路設計相對簡單。而對于高邊 MOS 來說，其源極（S）連接到電機相線，其電壓會隨著電機的運行狀態而變化，具有不確定性。因此，在高邊 MOS 的驅動電路設計中，通常需要采用自舉電路來為柵極提供穩定的電壓，使得高邊 MOS 能夠正常開通和工作，這使得高邊 MOS 的驅動電路相對復雜，需要更加精細的設計和控制策略。

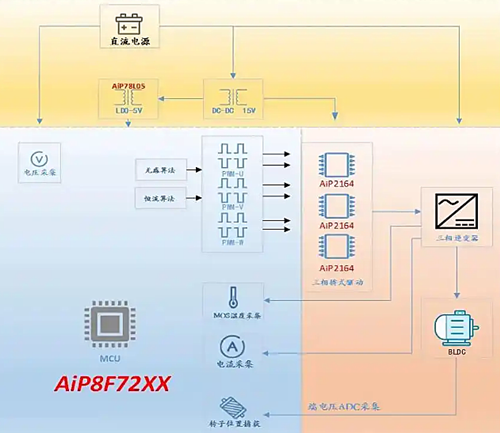

四、直流無刷水泵控制器方案介紹

該直流無刷水泵控制器方案具備出色的性能和全面的保護機制。其工作電壓范圍為 DC 30V - 85V，能夠適配多種不同的電源環境，滿足不同應用場景下的電壓需求。在功率選擇上，提供最大功率 750W 或 1000W 兩種規格，可根據實際水泵的負載需求和工作要求進行靈活選擇。工作溫度范圍寬泛，能夠在 - 20℃-120℃的環境下穩定工作，確保水泵系統在極端溫度條件下仍能可靠運行。

在保護機制方面，該控制器配備了全面的保護功能，包括過欠壓保護、過溫保護、過流保護、短路保護、電機缺相保護以及堵轉保護等。這些完善的保護措施能夠有效監測和應對各種異常工作狀態，及時采取保護措施，避免因故障導致的設備損壞和系統故障，延長設備的使用壽命，提高系統的可靠性和安全性。

此外，該控制器還具備一些特色功能，如缺水檢測功能和電源防反接保護功能。缺水檢測功能可以在水泵工作過程中實時監測水位情況，當出現缺水異常時，及時發出警報并采取相應的保護措施，以防因干轉導致水泵和電機損壞。電源防反接保護功能則能夠防止因電源接反而引發的設備損壞問題，進一步增強了控制器的可靠性和易用性。
